单级消防泵

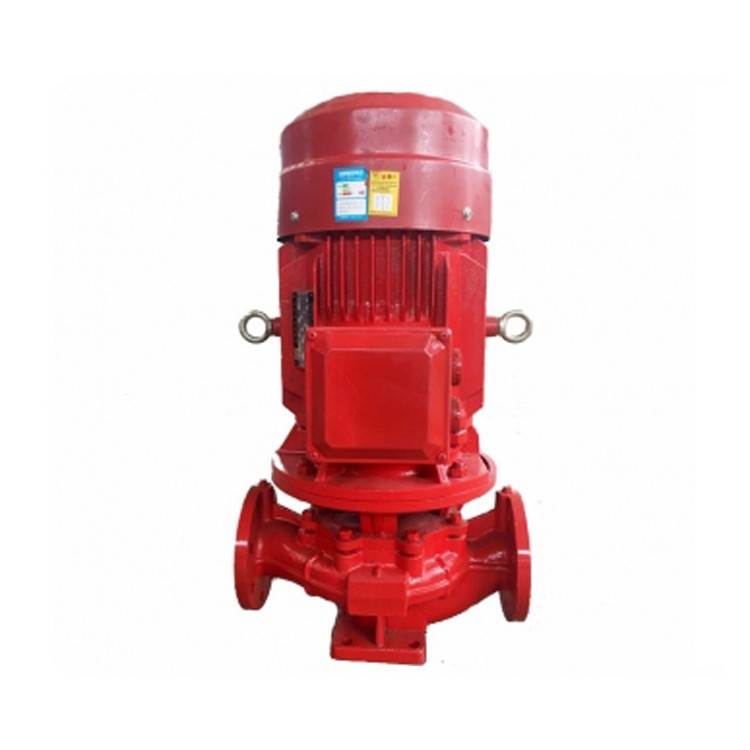

XBD-ISG立式单级消防泵

1.概述:XBD-ISG系列单级立式、单吸离心式消防泵,主要用于工业和城市消防给水
该产品具有使用性强、性能参数范国广的特点;安装方便,振动小,噪音低。其显著特点是密封可靠,效率高、使用寿命长、节约资金。本系列泵最高工作压力1.6Mpa,泵体
静压试验压力为2.4Mpa,如有特殊要求,请在订货时说明
本系列泵执行标准GB6245-1998《消防泵性能要求和试验方法》
2.型号意义
如 XBD3. 2/10-ISG80-160 AJDYB
XBD  ---------电机驱动消防泵组
3.2   ------   额定压力为0.32Mpa
10   --------  泵的额定流量10L/s
ISG  ---------  单级立式离心式消防泵
80   ---------  泵进出口直径为80(mm)
160  --------  叶轮名义直径为160(mm)
A    ---------  叶轮第一次切割
J    ----------  降速工作
DYB   -----------  特征标识
泵的旋转方向,从电机端往下看,泵为顺时针旋转。
3.结构说明
XBD-ISG型泵为立式结构,其进、出水ロ位于同一水平线上
采用Y系列电动机,与泵弹性联接传递动力
泵轴:选用不锈钢材料或碳钢和低燥音滚动轴承;增强了轴的使用寿命,降低噪音。
泵盖:精心设计。同一泵盖既可装机械密封,又可装填料密封
机械密封:采用国产优质机封,高压机械密封运行寿命长,不渗漏、对轴无磨损,不积水垢,保证工作环境整洁。
测压孔:安装压力表或真空压力表。
泵体:压出室和吸水涡室采用优秀水力模型制成,既美观又高效、设有安装地脚,便于安装运行平稳。
放水孔:泵不用时供放水用
放气阀:注引水时,排净泵内空气,保证泵的正常启动
叶轮:材料为青铜或铸铁,铸铁件经抗腐蚀性能试验。采用IS型泵叶轮的水力模型,具有效率高,性能曲线无驼峰等特点。
联轴器:泵轴与电机之间采用弹性联轴器,可自动补偿泵与电机之间的不同轴度,大大提高了泵的使用寿命。
